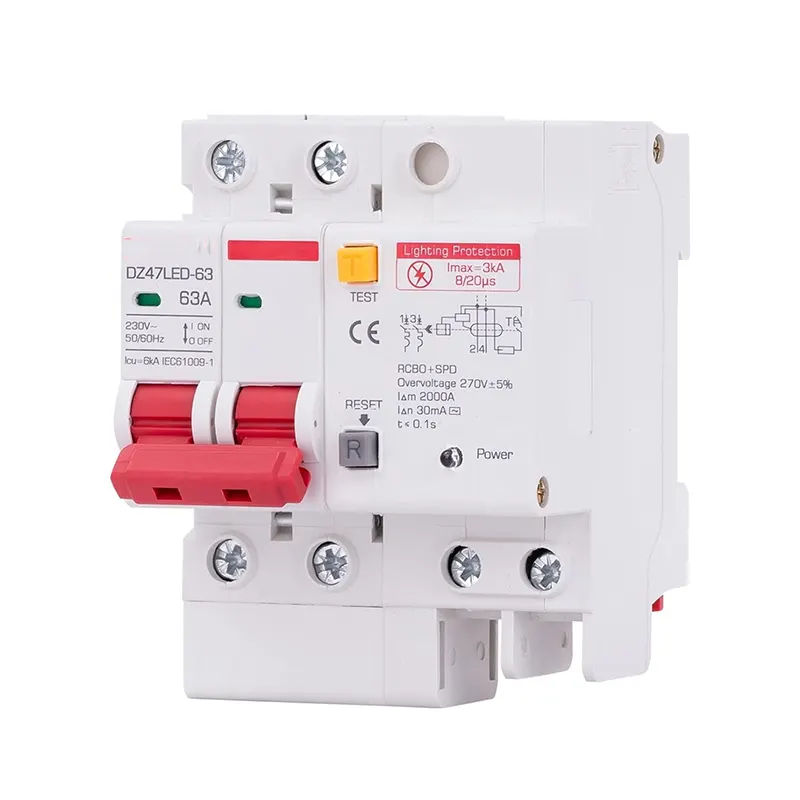

DZ47LED-63 Автомат защити цепи остаточного тока молнии

Описание продукта

DZ47LED-63 Автоматический выключатель остаточного тока молнии (автоматический выключатель остаточного тока молнии) представляет собой миниатюрный автоматический выключатель утечки тока с устройством молниезащиты. Подходит для распределительных сетей с напряжением переменного тока 380 В и ниже и частотой 50 Гц.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Тип защиты по остаточному току	Электронный
Тип остаточного тока	И А
Номинальный ток	6А, 10А, 16А, 25А, 40А, 50А, 63А
поляки	1Ф+Н, 3Ф+Н
Номинальное напряжение Ue	280 В переменного тока/400 В переменного тока
Напряжение изоляции Ui	500В
Номинальная частота	50/60 Гц
Номинальная чувствительность I△n	0,01 А 0,03 А 0,1 А 0,3 А
Ток короткого замыкания Inc=l△c	4500А
Время перерыва под I△n	≤0,15
Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp	6000В
Диэлектрическое испытательное напряжение при и инд, част. на 1 минуту	2,5 кВ
Степень загрязнения	2
Характеристика термомагнитного расцепителя	ДО Н.Э
Электрическая жизнь	4000
Механическая жизнь	20000
Монтаж
Индикатор положения контакта	Да
Класс защиты	IP20
Эталонная температура для настройки термоэлемента	30℃
Температура окружающей среды (при среднесуточной температуре 35°C)	-5-+40℃
Температура хранения	-25-+70℃
Тип подключения терминала	Кабель/U-образная шина/Шпиндельная шина
Размер клеммы сверху/снизу для кабеля	25мм18-3
Момент затяжки	3,0 Нм 22
Монтаж	На DIN-рейке FN 60715 (35 мм) с помощью быстрозажимного устройства.
Связь	Верх и низ
Номинальное напряжение изоляции	500В
Номинальная отключающая способность при коротком замыкании	4500А
Номинальный остаточный рабочий ток	30 мА, 50 мА, 75 мА, 100 мА, 300 мА
Номинальный ток утечки l△n	50 мА
Номинальный ток утечки в нерабочем состоянии l△no	25 мА
Характеристика термомагнитного высвобождения	C-кривая (5–10 дюймов), D-кривая (10–14 дюймов)
Кабель-адаптер	6-63А 1-25мм² 16-3AWG

ОСОБЕННОСТИ ПРОДУКТА

1. С функциями защиты от молнии, утечки, перегрузки и короткого замыкания.

2. С функцией молниезащитного заземления.

3. С полнорежимной защитой фаза-ноль, фаза-земля и ноль-земля.

4. С функцией индикации неисправности молниезащиты.

5. Максимальная сила тока молнии до 20КА.

6. Внутри имеется устройство защиты от перегрева.

7. В выключателе предусмотрена двухуровневая молниезащита.

8. Сигнал тревоги может быть установлен снаружи.

КРИВАЯ ХАРАКТЕРИСТИКИ ОТКЛЮЧЕНИЯ – ТИП C D

ПАРАМЕТРЫ МОЛНИИЗАЩИТЫ

Характеристики модели	ДЗ47LED-63
Максимальный расход Imax(кА)	15
Номинальный потокIn(кА)	10
Время отклика t(нс)	<25
Клемма заземления соединяет многожильные медные проводники.	6 мм²

ИСПОЛЬЗОВАНИЕ И ОБСЛУЖИВАНИЕ

1. Характеристики перегрузки миниатюрного автоматического выключателя молнии при перегрузке и коротком замыкании по настройке производителя, в ходе не допускается регулировка.

2, выключатель остаточного тока молнии, при новой установке и сбое питания перед испытанием необходимо нажать перед кнопкой, чтобы обеспечить нормальное отключение для ввода в эксплуатацию, при нормальном использовании необходимо пытаться прыгнуть один раз в неделю.

3, выключатель остаточного тока молнии в рамках защиты, использования электроинструментов и оборудования, вы должны попытаться нажать кнопку, чтобы обеспечить нормальное отключение, прежде чем их можно будет ввести в эксплуатацию.

4. В сырую погоду или во время грозы перед каждым использованием необходимо нажать кнопку тестирования, чтобы обеспечить нормальную поездку для использования.

5. Выход из строя выключателя остаточного тока шахтной молнии или нажатие экспериментальной кнопки не может сработать, когда пользователь немедленно прекратит использование, чтобы как можно скорее вернуться к заводскому ремонту.

6, противомолниевый выключатель остаточного тока из-за отказа электрической системы и дополнительных ворот после необходимости выявления причин устранения неполадок перед закрытием.

7, выключатель остаточного тока молнии, который одновременно касается схемы защиты, вызванной риском поражения электрическим током, не может быть защищен.

8, в соответствии с национальными стандартами «функция защиты от утечек заключается в обеспечении защиты от непрямого контакта». «В случае сбоя других защитных мер... не может быть единственной защиты от прямого контакта».
