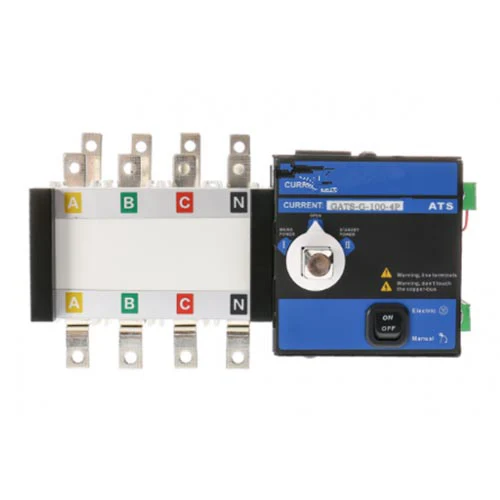

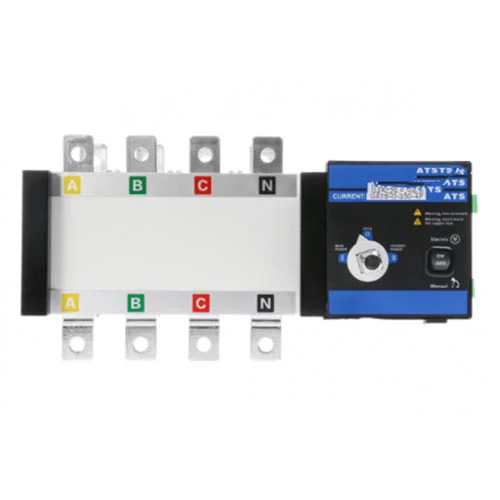

GATS-G Изолирующий автоматический переключатель резерва (АВР)

Как профессиональный высококачественный производитель изолирующего автоматического резервного переключателя (ATS) GATS-G, вы можете быть уверены, что купите изолирующий автоматический резервный переключатель (ATS) GATS-G на нашем заводе. И мы предложим вам лучшее послепродажное обслуживание и своевременную доставку. Первичную схему подключения можно увидеть на картинке. Управляющая мощность получается из нормальной мощности, аварийной мощности и N фаз. Ⅰ и Ⅱ линия управления питанием переменного тока 220 В, подключенная к клеммам 102–103, 104–105 соответственно, 102 и 104 — это линия нормального питания и линия аварийного питания соответственно. Клеммы 101, 106 действуют как сигнальные лампы для управления электропитанием. Примечание: 101 и 106 не могут быть соединены с другими линиями. Когда над (под) входной линией, под (над) клеммами Ⅰ и Ⅱ линии A, B, C фазы будут соединены с медными линиями или линиями, выступающими в качестве выхода.

Отправить запрос

Описание продукта

Компания Wenzhou Changjiu Technology Co., Ltd. является профессиональным производителем и поставщиком изолирующего автоматического резервного переключателя (ATS) GATS-G в Китае, известным своим качественным обслуживанием. Придерживаясь стремления к идеальному качеству продукции, наши изолирующие автоматические переключатели резерва (ATS) GATS-G остались довольны многими клиентами. Чтобы обеспечить качество и потребности клиентов, мы сотрудничаем с отечественными энергетическими группами, имеющими сильную производственную мощь. Мы будем строго проверять каждого поставщика и отправлять видео клиентам для просмотра.

1. Первичную схему подключения см. на рисунке.

2. Управляющая мощность получается из нормальной мощности, аварийной мощности и N фаз.

3. Ⅰ и Ⅱ линии управления питанием переменного тока 220 В, подключенные к клеммам 102~103, 104~105 соответственно, 102 и 104 являются линиями нормального и аварийного питания соответственно.

4. Клеммы 101, 106 действуют как сигнальная лампа для управления источником питания. Примечание: 101 и 106 не могут быть соединены с другими линиями.

5. Когда над (под) входной линией, под (над) клеммами Ⅰ и Ⅱ линии A, B, C фазы будут соединены с медными линиями или линиями, выступающими в качестве выхода.

ФУНКЦИИ

1. В соответствии с GB/T14048.11.

2. Номинальное рабочее напряжение (Ue): 440 В переменного тока.

3. Номинальная включающая способность (A Rms): 10 Ie

4. Номинальная отключающая способность (A Rms): 8 Ie

5. Номинальное напряжение питания управления: 24 В постоянного тока, 48 В, 110 В, 220 В переменного тока.

Класс кадра		100									250					630					1600				3200
Номинальный ток In(А)		16	20	25	32	40	50	63	80	100	125	160	200	225	250	315	350	400	500	630	800	1000	1250	1600	2000	2500	3200
Номинальное напряжение изоляции (Ui)		690В														800В
Номинальное выдерживаемое напряжение сотрясения мозга (Uimp)		8KV
Номинальное рабочее напряжение (Ue)		AC400В
Использование категории		АС-33иБ
Номинальная мощность соединения при коротком замыкании		8КА									17КА					26КА					67,5КА
Номинальный кратковременно выдерживаемый ток (lcw)		5кА/30мс									10 кА/60 мс					12,6 кА/60 мс					32кА/60мс
Время передачи I-ll или ll-I		2,5 с																			1,2 с			1,8 с			2,4 с
Управляющее напряжение		24 В постоянного тока, 48 В, 110 В, 220 В переменного тока
Номинальная частота	Начинать	20 Вт									325 Вт					355 Вт					400 Вт	440 Вт			600 Вт
	Нормальный										62 Вт					74 Вт					90 Вт	98 Вт			120 Вт
Вес (кг) 4-полюсный		3.4									6		7.6			15.8			16.8		36	36	37	38.6	55	61	6
