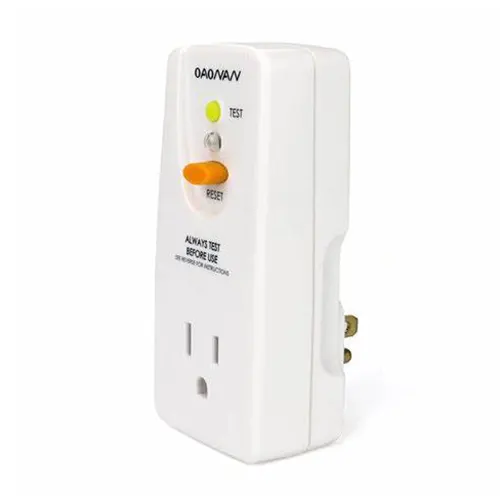

Заглушка для защиты от утечки

Штекер защиты от утечки — это сменный штекер защиты от утечек переменного тока, включающий функцию действия и линейное напряжение, для однофазной цепи переменного тока частотой 50 Гц, номинальным напряжением 220 В, номинальным током не более 16 А. Номинальный ток утечки 10 мА защищает от поражения электрическим током или смертельной опасности (не может защитить от риска одновременного прикосновения к двум полюсам). Вилка для защиты от утечек подходит для защиты от утечки тока в электрическом водонагревателе, газовом водонагревателе, солнечном водонагревателе, холодильнике, стиральной машине, электрическом чайнике, микроволновой печи, фене, парикмахерских ножницах, электрическом утюге, электрической газонокосилке, электрическом водяном насосе с ручным приводом. инструмент и другие. В основном используется с электрическим водяным паром, солнечными водонагревателями, газовыми водонагревателями, холодильниками, электрическими газонокосилками и так далее. Когда утечка электрооборудования ставит под угрозу личную безопасность, эта вилка для защиты от утечки может быстро отключить питание в течение 0,1 с, как для защиты личной безопасности, так и для защиты электрооборудования от повреждений. Вилка с защитой от утечки — идеальная защитная вилка, используемая в домашних, коммерческих и подобных местах.

Детали заглушки для защиты от утечек

Основные технические параметры

Особенности продукта

1. Используйте импортные специальные встроенные электроприборы, надежную работу, сильную защиту от помех, хорошую устойчивость к ударному напряжению.

2. Диапазон рабочего напряжения: нормальная работа от 160 до 240 В.

3. Сериализация продукта может адаптироваться к различным потребностям пользователей и поддерживать различные электроприборы.

4. Очень удобен в использовании, постоянно защищает технику.

Меры предосторожности

1. Перед каждым использованием необходимо проводить тестирование, а также, как и при обычных рабочих процедурах, необходимо регулярно проверять его один раз в месяц.

2. Если после подключения к электроприборам заглушки для защиты от утечки часто срабатывают или не могут сработать во время проверки, вам следует прекратить использование и отсоединить защитную вилку. Не открывайте его самостоятельно, а обратитесь за техническим обслуживанием к производителю, продавцу или опытному электрику. пробка для защиты от протечек открыта вами, завод не несет ответственности за техническое обслуживание и другую ответственность.

3. После обнаружения сброса при использовании, немедленного отключения, следует проверить, нет ли утечек в электроприборах и линиях.

4. Электроприборы обнаружили утечку и защищены заглушкой для защиты от утечки, не могут гарантировать, что в электроприборах не произойдет утечка; не может заменить основные меры электробезопасности, особенно вилку необходимо отключать перед обслуживанием электроприборов, чтобы изолировать электроприборы от источника питания, чтобы предотвратить опасность поражения электрическим током.

5. Не проверяйте вилку защиты от утечки непосредственно при заземлении линии под напряжением.

6. Вилка для защиты от утечки не может одновременно защитить человеческое тело, касающееся линии под напряжением и нулевой линии, поскольку нет тока на землю. Пожалуйста, будь осторожен.

7. Не может использоваться в местах, отличных от предписанных условий, во избежание падения и погружения в воду.

8. Вилка для защиты от утечки обеспечивает защиту электроприбора, подходящего к выходному концу, но не обеспечивает защиту бывшего источника питания вилки.

9. Вилку с защитой от протечек следует вставлять непосредственно в стационарную розетку.

Установка и использование

1 Установка заглушек для защиты от протечек с выходной клеммой (TXNLP-10/TXNLP-16):

① Откройте заднюю крышку, снимите изоляционный слой с выхода линии электропитания, вставьте клемму, затяните крепежные винты с помощью отвертки и обратите внимание на правильное подключение фазы, нуля и земли.

② Закройте заднюю крышку, затяните крепежные винты.

③ Убедитесь, что соединение правильное: вилка для защиты от протечек вставлена ​​непосредственно в фиксированную розетку.

④ Перед использованием необходимо проверить, работает ли заглушка для защиты от протечек правильно. Нажмите кнопку сброса, загорится индикатор, указывающий, что вилка имеет выходную мощность; а затем нажмите кнопку тестирования (имитация поражения электрическим током человеческого тела), продукт может работать, при этом индикатор погаснет, затем нажмите кнопку сброса, индикатор загорится для возврата к нормальному источнику питания. Это доказывает, что его можно использовать в обычном режиме.

2 Установка заглушки с малым выходом на пять отверстий (TXNLP-10X/TXNLP-16X):

① Вилка тока утечки (TXNLP-10X) вставляется непосредственно в стационарную розетку.

② Заглушка утечки (TXNLP-10X) с небольшой выходной мощностью с пятью отверстиями обеспечивает доступ к любым нагрузочным устройствам с током менее 10 А.

③ Перед использованием необходимо проверить правильность работы защитной вилки. Нажмите кнопку сброса, загорится индикатор, указывающий, что вилка имеет выходную мощность; а затем нажмите кнопку тестирования (имитация поражения электрическим током человеческого тела), продукт может работать, при этом индикатор погаснет, затем нажмите кнопку сброса, индикатор загорится для возврата к нормальному источнику питания. Это доказывает, что его можно использовать в обычном режиме.

3 Установка дорожной заглушки с пятью отверстиями и выходом USB (TXNLP-10XU):

① Вилка тока утечки (TXNLP-10XU) вставляется непосредственно в стационарную розетку.

② Заглушка утечки (TXNLP-10XU) с небольшой выходной мощностью с пятью отверстиями обеспечивает доступ к любым нагрузочным устройствам с током менее 10 А.

③ Заглушка утечки (TXNLP-10XU) с выходной мощностью зарядки USB 5 В, 1 А и индикатором зарядки.

④ Перед использованием необходимо проверить, работает ли защитная вилка правильно. Нажмите кнопку сброса, загорится индикатор, указывающий, что вилка имеет выходную мощность; а затем нажмите кнопку тестирования (имитация поражения электрическим током человеческого тела), продукт может работать, при этом индикатор погаснет, затем нажмите кнопку сброса, индикатор загорится для возврата к нормальному источнику питания. Это доказывает, что его можно использовать в обычном режиме.

① Заглушка для защиты от утечки (заглушки для защиты от утечки TXNLP-10) (с клеммным выходом)

② Заглушка для защиты от утечек (TXNLP-10X) (с небольшим выходом с пятью отверстиями)

③ Путешествуйте с заглушкой USB от утечки (TXNLP-10XU заглушки защиты от утечки) (с небольшими пятью отверстиями и выходом питания USB)

Желтая тестовая кнопка: проверьте, работает ли функция защиты от утечек. Нажмите кнопку тестирования, индикатор погаснет.
Синяя кнопка сброса: происходит утечка в цепи или кнопка сброса появляется при ударе электрическим током, в устройстве защиты от утечки происходит сбой питания, после устранения неполадок нажмите «Загорится кнопка сброса», вы можете использовать ее.
Кольцевой индикатор: индикатор включен, питание включено, индикатор выключен, питание выключено.
