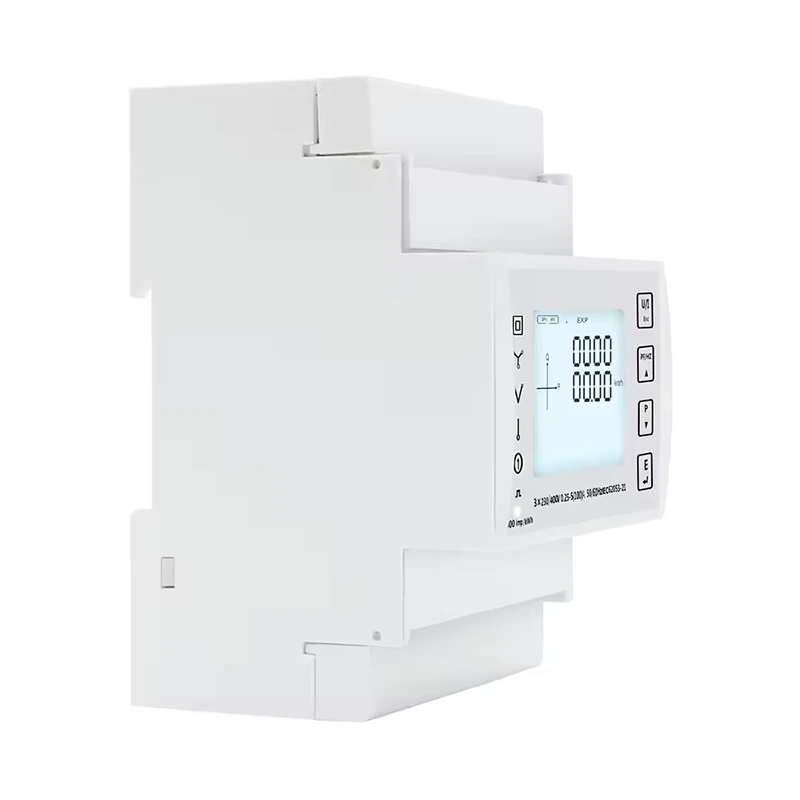

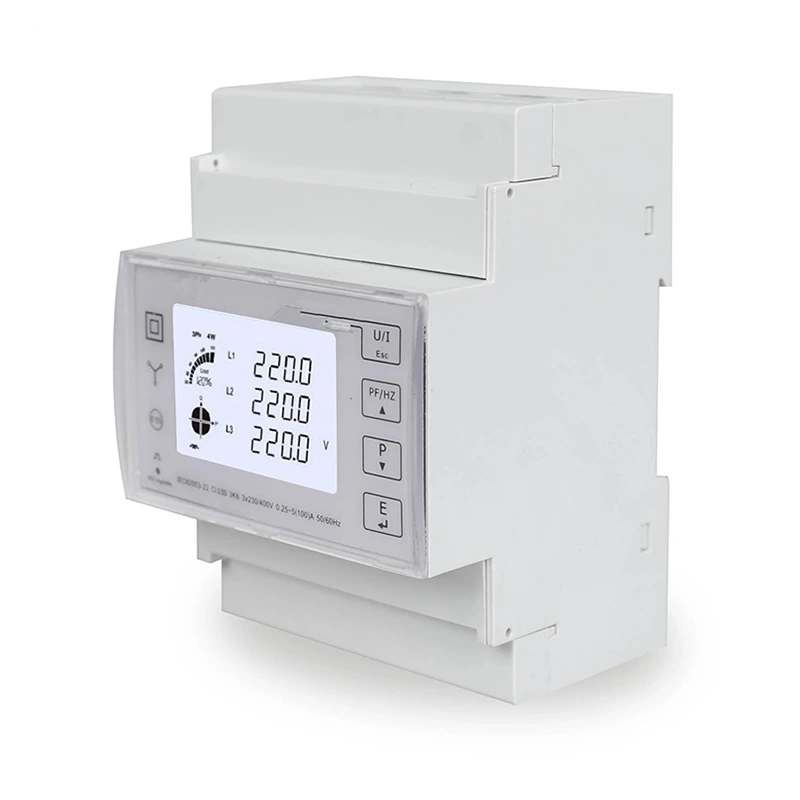

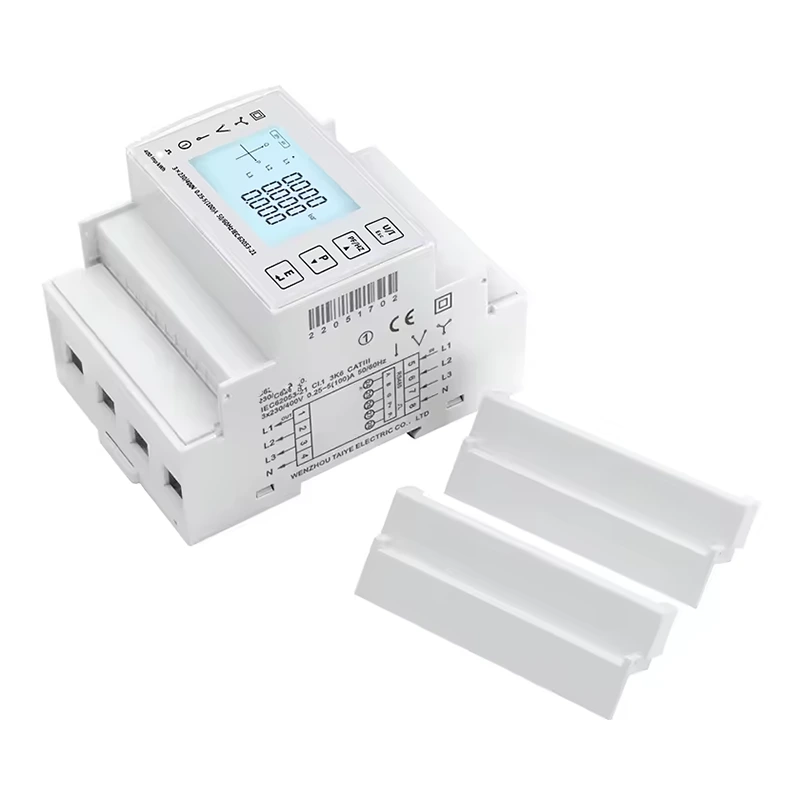

RS485 3-фазный цифровой измеритель на DIN-рейку

Как профессиональный высококачественный производитель трехфазного цифрового измерителя на DIN-рейке RS485, вы можете быть уверены, что купите трехфазный цифровой измерительный прибор RS485 на DIN-рейке на нашем заводе. И мы предложим вам лучшее послепродажное обслуживание и своевременную доставку. Трехфазный цифровой счетчик RS485 на DIN-рейку предназначен для измерения трехфазной четырехпроводной активной энергии переменного тока, например, в жилых, коммунальных и промышленных целях. Это счетчик с длительным сроком службы, преимуществом которого является высокая стабильность, высокая перегрузочная способность, низкие потери мощности и небольшой объем.

Отправить запрос

Описание продукта

Компания Wenzhou Changjiu Technology Co., Ltd. является профессиональным производителем и поставщиком трехфазных цифровых счетчиков RS485 на DIN-рейке в Китае, известным своим качественным обслуживанием. Придерживаясь стремления к идеальному качеству продукции, наш 3-фазный цифровой измеритель на DIN-рейку RS485 остался доволен многими клиентами. Чтобы обеспечить качество и потребности клиентов, мы сотрудничаем с отечественными энергетическими группами, имеющими сильную производственную мощь. Мы будем строго проверять каждого поставщика и отправлять видео клиентам для просмотра.

Характеристика трехфазного цифрового измерителя RS485 на DIN-рейку:

1) Максимальный ток 100 А, прямой доступ.

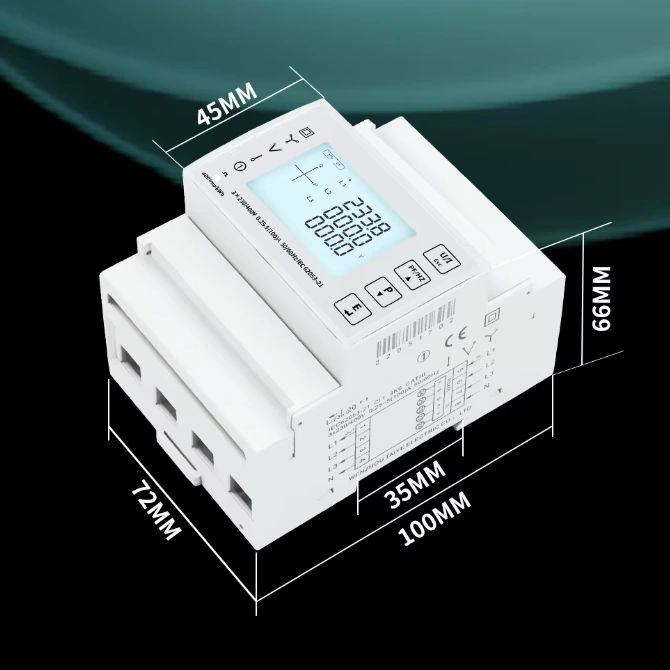

2) Монтаж на DIN-рейку, стандартная ширина 4 модуля.

3) Конструкция сенсорной кнопки улучшает ее работу и снижает частоту отказов кнопок.

4) Измерение многофункциональных параметров, определение напряжения, тока, активной мощности, реактивной мощности, полной мощности, коэффициента мощности, фазового угла и т. д.

5) Предоставить аналитические данные об общем гармоническом составе напряжений и токов. Обеспечивает различные статистические данные и функции локального хранения, такие как двусторонняя мощность, спрос и другие статистические данные.

6) Предоставьте ежемесячную статистику потребления электроэнергии за последние 12 месяцев и ежедневную статистику потребления электроэнергии за последний 31 день.

7) поддерживает функцию двойной синхронизации времени запуска счетчика и времени работы нагрузки.

8) поддерживает доступ 2-тарифного сигнала переключения для учета 2-тарифной энергии.

9) Поддержка функции связи RS485, скорость передачи данных до 38400 бит/с, поддержка протокола Modbus RTU, Mbus (опция).

10) Поддерживает один интерфейс импульсного выхода оптопары, и можно установить выходные параметры.

11) Время обновления ЖК-дисплея составляет 1 секунду, поддерживается ручная или автоматическая прокрутка (настраиваемая)

Технические параметры

Модель	DAC4300/DAC4301/DAC4302/DAC4300CT/DAC4301CT/DAC4302CT
Электрические характеристики	Номинальное напряжение (Un)	3*110/190 В или 230/400 В переменного тока
	Рабочее напряжение	L-N: от 85 до 275 В переменного тока; Л-Л: от 85 до 480 В переменного тока
	Перегрузочная способность напряжения	2*Un на 1 секунду
	Номинальный ток (Ib)	5А
	Максимальный ток (Imax)	100А
	Рабочий ток	0,1% Ib до Imax
	Перегрузочная способность тока	30*Iмакс в течение 0,01 секунды
	Диапазон рабочих частот	45–65 Гц
	Потребляемая мощность	<2 Вт/10 ВА
	Постоянная импульса	400 имп/кВтч
	Отображать	ЖК с подсветкой
	Максимальное показание энергии	9999999,9 кВтч/кВарч
	Тип меры	Трехфазный, четырехпроводный, трехфазный, трехпроводный, однофазный, двухпроводный.
Точность измерения	Напряжение, Ток	±0,5%
	Активная мощность	±1,0% или 0,5%
	Реактивная мощность	±2,0%
	Полная мощность	±1,0%
	Активная энергия	±1,0% или 0,5%
	Реактивная энергия	±2,0%
	Коэффициент мощности	±1,0%
	Частота	±0,2%
Экологические характеристики	Рабочая температура	от -25 до +55°С
	Температура хранения	от -40 до +80°С
	Влажность	< 90%, без конденсации
	Степень загрязнения	2
	Высота	До 2000м
	Вибрация	от 10 Гц до 150 Гц, МЭК 60068-2-6
	Степень защиты IP	Разработан для переднего дисплея IP51, корпуса счетчика IP30.
Электромагнитные характеристики	Электростатический разряд	±8кВ(контактный разряд),±15кВ(воздушный разряд); Уровень 4, согласно IEC 61000-4-2
	Иммунитет к излучаемым полям	10 В/м, 80–2000 МГц; Уровень 3, согласно IEC 61000-4-3
	Устойчивость к быстрым электрическим переходным процессам	±4кВ; Уровень 4, согласно IEC 61000-4-4
	Иммунитет к скачкам напряжения	±4кВ; Уровень 4, согласно IEC 61000-4-5
	Иммунитет к кондуктивным помехам	10 В, 0,15–80 МГц; Уровень 3, согласно IEC 61000-4-6
	Иммунитет к магнитным полям	МЭК 61000-4-8
	Устойчивость к провалам напряжения	МЭК 61000-4-11
	Радиационные выбросы	Класс B, согласно EN55011
	Кондуктивные выбросы	Класс B, согласно EN55011
	Выбросы гармоник	МЭК 61000-3-2
Безопасность	Категория перенапряжения	CAT III, согласно IEC 61010-1
	Категория измерения	CAT III, согласно IEC 61010-1
	Изоляция	Испытание переменного напряжения: 4 кВ в течение 1 минуты.
	Изоляция	Испытание импульсным напряжением: форма сигнала 6 кВ – 1,2/50 мкс
	Защитный класс	II, согласно IEC61010-1
Связь	Стандарты интерфейсов и протоколы	2-проводной RS485, Modbus RTU Опционально: Мбус
	Создать ставку	От 1200 до 38400 бит/с, по умолчанию — 9600 бит/с.
	Бит четности	Нет, четный, нечетный, по умолчанию — нет.
	Стоп-бит	1 или 2, по умолчанию 1
	Время ответа	<100 мс
	Режим передачи	полудуплекс
	Расстояние передачи	До 1000м
	Макс. Загрузка автобуса	64 шт.
Импульсный выход	Тип интерфейса	Оптопара с открытым коллектором
	Постоянная импульса	На импульс равен 0,001/0,01/0,1/1 кВтч/кварч (настраиваемый)
	Ширина импульса	60/100/200 миллисекунд (настраиваемый), по умолчанию — 100 миллисекунд.
	Тип импульсного выхода	Импорт/экспорт/общая активная энергия, Импорт/экспорт/общая реактивная энергия (настраиваемая)
	Сорт	Класс A согласно IEC 62053-31.
	Входное напряжение	от 5 до 27 В постоянного тока
